Trappe de visite EI30 (30 min) 18 mm pour sous-plafond coupe-feu indépendant – Alumatic

Trappe de visite coupe-feu EI30 (30 min) conçue pour les sous-plafonds coupe-feu indépendants avec plaque de plâtre 18 mm intégrée. Joint à lèvres, loqueteaux masqués et bras de sécurité auto-ajustables pour un accès fiable et propre.

(a –> b)
(a <–> b)

Testé selon DIN EN 1364-2 lié à DIN EN 1363-1.

à partir de 273,62€

Dimensions indiquées en largeur × hauteur

Aïe aïe aïe ! Vous ne trouvez pas votre trappe de visite ? Pas de panique :

Livraison rapide et sécurisée

En stock!

Vous avez des questions ?

Livraison

Produits en stock : expédition généralement sous 1 à 2 jours ouvrés, puis livraison par DPD ou Heppner avec suivi envoyé par e-mail. Fabrication sur mesure : expédition sous 7 à 10 jours ouvrés. Grandes quantités : délai indiqué sur votre devis. Nos partenaires de livraisons sont les sociétés Heppner et Dpd selon le poids et le volume de votre commande.

Trappe de visite coupe-feu EI30 (30 min) 18 mm pour sous-plafond coupe-feu indépendant

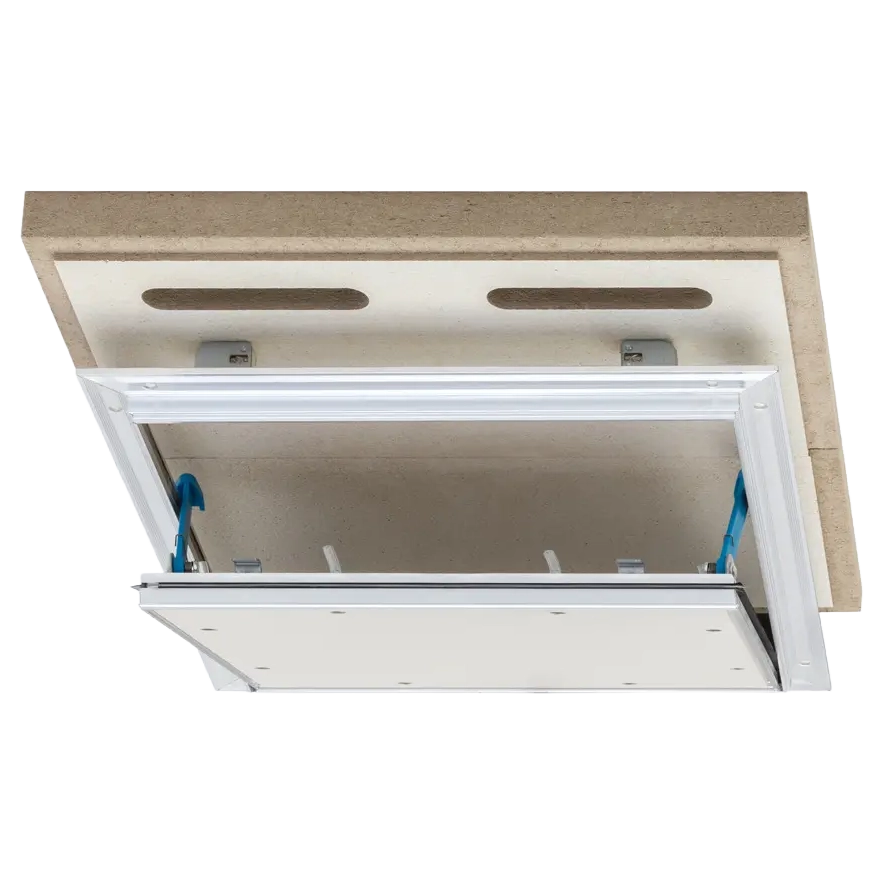

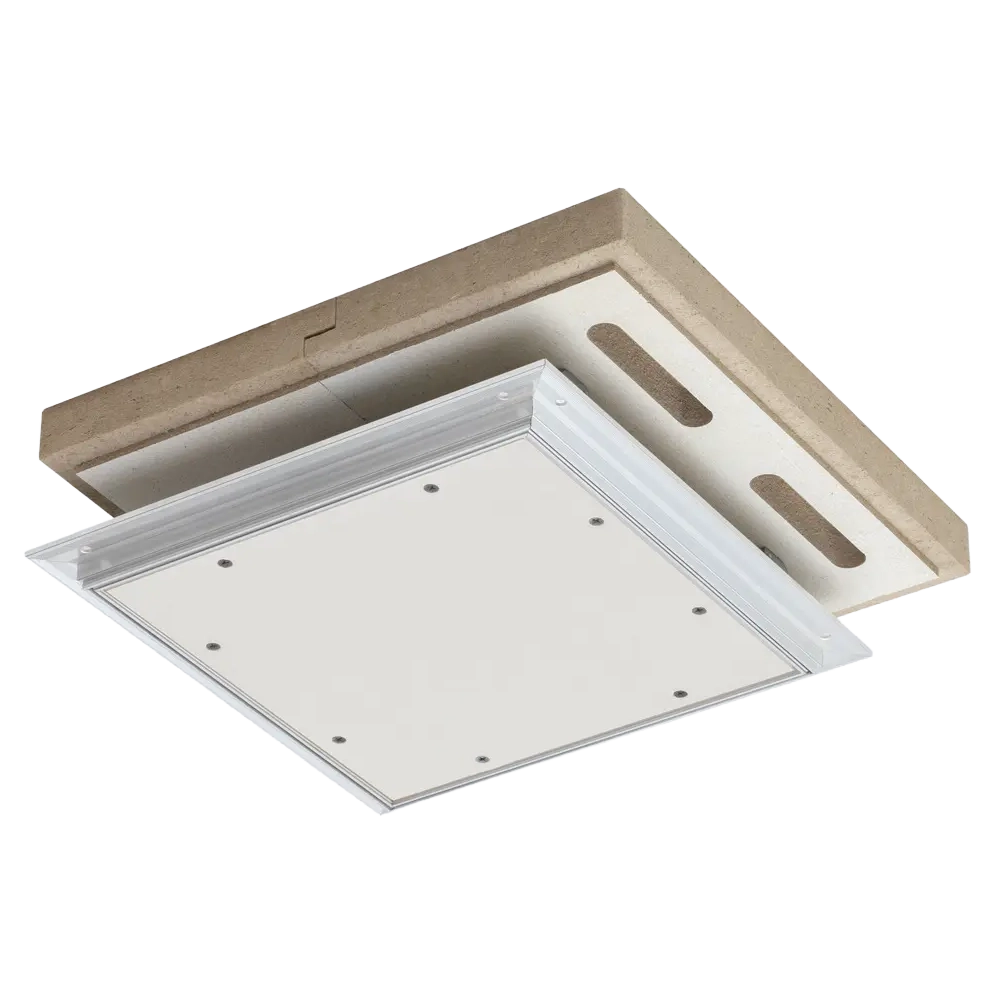

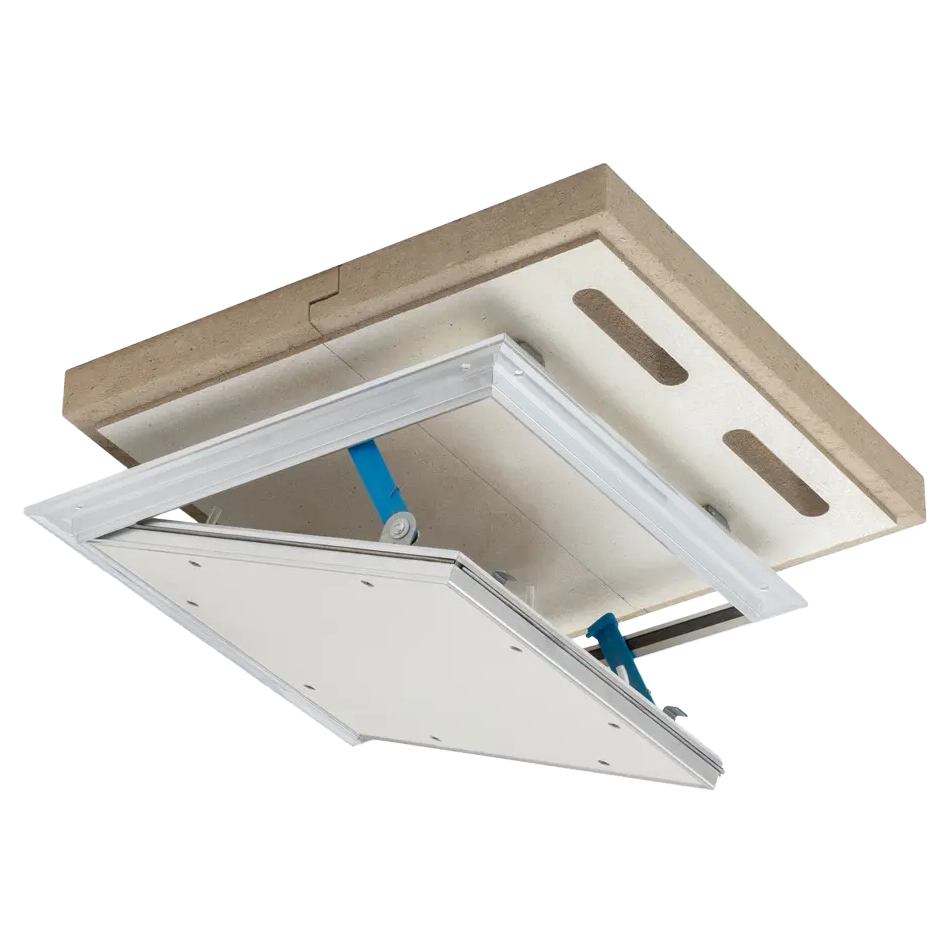

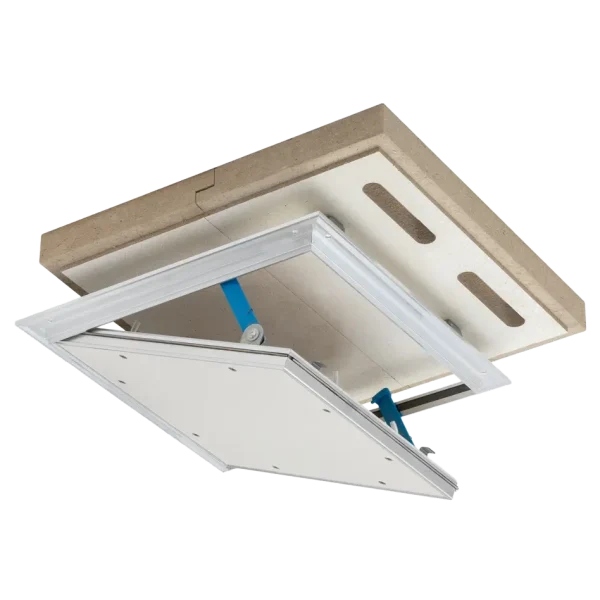

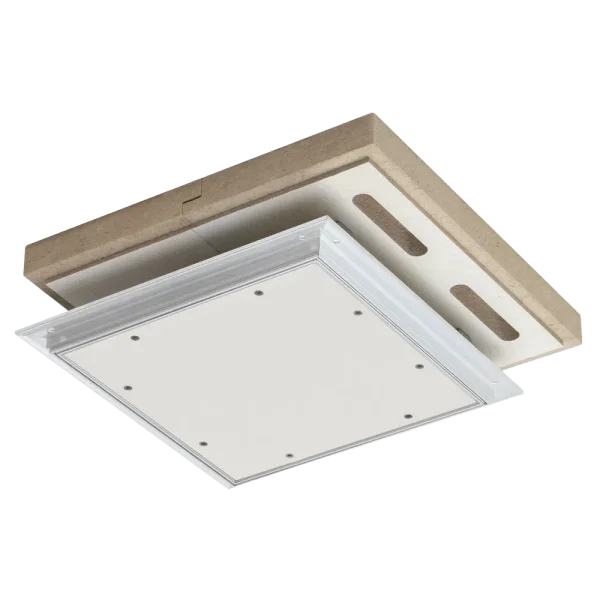

La trappe de visite Alumatic EI30 (version plaque de plâtre intégrée 18 mm) est conçue pour une pose à fleur dans les sous-plafonds coupe-feu indépendants. Elle combine une finition discrète grâce aux loqueteaux masqués, une ouverture sécurisée avec bras de retenue auto-ajustables et une limitation du passage des fumées via un joint à lèvres en caoutchouc sur tout le pourtour.

Résistance au feu EI30 testée des deux côtés

  • EI30 (30 minutes) pour sous-plafonds coupe-feu autoportants.
  • Exposition au feu par le bas (côté pièce) et par le haut (depuis le faux plafond).
  • Essais selon DIN EN 1364-2 (lié à DIN EN 1363-1).

Étanchéité à la fumée et finition affleurante

  • Joint à lèvres EPDM sur tout le pourtour pour limiter le passage des fumées.
  • Montage à fleur des plafonds en plâtre pour un rendu propre.
  • Loqueteaux cachés pour une esthétique plus discrète.

Sécurité d’ouverture et accès technique rapide

  • Bras de retenue de sécurité auto-ajustables (toutes dimensions) pour une ouverture maîtrisée.
  • Vantail amovible : le couvercle peut être décroché si nécessaire.
  • Cadre aluminium extrudé anti-torsion + isolant intumescent intégré.

Dimensions, tolérances et fabrication sur demande

Les dimensions se lisent avec les repères A / B (côté trappe indiqué par (V) si applicable).
Pour une commande sur mesure, des dimensions intermédiaires par pas de 50 mm sont possibles ; merci d’indiquer la dimension du côté fermeture.

  • Dimensions de passage : (A3 – 32 mm) × B3
  • Dimensions d’ouverture : (A1 + 5 mm) / (B1 + 5 mm)
  • Revêtement protection incendie : (A2 + 38 mm) / (B2 + 38 mm)
  • Modèle spécial possible (selon configuration), testé jusqu’à 450 × 1500 mm.

Tableau des dimensions (version plaque 18 mm)

Trappe de visite matrappe.be
Toutes les dimensions sont en mm.
Repère (V) = côté trappe.

Référence Taille A × B (V) Dimensions d’encastrement A1 × B1 Dimensions extérieures A2 × B2 Largeur intérieure A3 × B3 Profondeur T1 / T2 Poids (kg)
22-338 300 × 300 297 × 297 339 × 339 289 × 289 19 / 41 4,1
22-339 400 × 400 397 × 397 439 × 439 389 × 389 19 / 41 6,4
22-341 500 × 500 497 × 497 539 × 539 489 × 489 19 / 41 9,5
22-342 600 × 600 597 × 597 639 × 639 589 × 589 19 / 41 13,7

Contenu de la livraison

  • Trappe de visite coupe-feu EI30 (version plaque 18 mm)
  • Kit de protection incendie en 2 parties (fibres minérales)
  • Kit de montage
  • Notice de montage

Pour garantir la performance coupe-feu, respecter strictement la notice de pose (positionnement du kit incendie, finitions, essai d’ouverture/fermeture).

Certificat / rapport d’essai : registre suisse de protection incendie AEAI/VKF n° 24559 (RUG Semin Alumatic EI30, 18 mm, EI 30, essais selon EN 1363-1 / EN 1364-2, application : plafonds suspendus), valable jusqu’au 31/12/2028. Télécharger l’attestation (vkf.ch, PDF)

Poids4,1 kg
Dimensions
Caractéristiques du produitCoupe-feu
Épaisseur18 mm
InstallationFaux plafond
Protection coupe-feuF/EI/I 30
Système de ouverturePousser lâcher
Fiche technique

Fiche technique · Trappe de visite EI30 (30 min) 18 mm pour sous-plafond coupe-feu indépendant – Alumatic

TRAPPE DE VISITE COUPE-FEU ALUMATIC EI30 18 MM

pour sous-plafonds coupe-feu indépendants

  • Utilisation : sous-plafonds coupe-feu indépendants ; montage à fleur de plafonds en plâtre.
  • Panneau : plaque de plâtre intégrée coupe-feu de 18 mm, DF selon DIN EN 520.
  • Cadre : aluminium profilé et extrudé anti-torsion ; cadre à encastrer avec isolant intumescent.
  • Fermeture : loqueteaux masqués ; joint à lèvres en caoutchouc sur tout le pourtour ; bras de retenue de sécurité auto-ajustables ; vantail décrochable.

Protection contre l’incendie

  • Plaque de plâtre intégrée de 18,0 mm DF selon DIN EN 520 : EI30 (a ↔ b).
  • Testée selon DIN EN 1364-2 lié à DIN EN 1363-1.
  • Exposition aux incendies aussi bien par le bas que par le haut (à partir du faux plafond).

Composition

Cadre à encastrer, vantail avec plaque de plâtre intégrée, kit de protection contre les incendies en 2 parties composé de fibres minérales et kit de montage. Tailles 300 × 300 à 600 × 600 mm (voir le tableau).

Description du produit

La trappe de visite Alumatic EI30 18 mm est conçue pour un montage dans des sous-plafonds coupe-feu indépendants. Elle comprend une plaque de plâtre intégrée coupe-feu de 18 mm, un kit de protection contre les incendies en 2 parties composé de fibres minérales, un vantail décrochable et un kit de montage. Le cadre à encastrer (avec isolant intumescent) et celui du vantail (avec joint à lèvres en caoutchouc sur tout le pourtour) sont en aluminium profilé et extrudé anti-torsion.

Avantages du produit

  • Joint à lèvres en caoutchouc de haute qualité.
  • Avec loqueteaux masqués.
  • Bras de retenue de sécurité auto-ajustables pour toutes les dimensions.
  • Montage à fleur de plafonds en plâtre.
  • Vantail de la trappe amovible.

Matériaux

ComposantMatériau et exécution
Cadre à encastrerAluminium profilé et extrudé anti-torsion, avec isolant intumescent
VantailAluminium profilé et extrudé anti-torsion ; décrochable
JointJoint à lèvres en caoutchouc sur tout le pourtour
PanneauPlaque de plâtre intégrée coupe-feu 18 mm, DF selon DIN EN 520
Protection incendieKit de protection contre les incendies en 2 parties composé de fibres minérales
FermetureLoqueteaux masqués
RetenueBras de retenue de sécurité auto-ajustables

Dimensions

B2 A2 T2 T1 A1 B3 A3
Schéma 400 × 400 ; cotes : voir le tableau

Plaque de plâtre intégrée de 18,0 mm DF selon DIN EN 520 : EI30 (a ↔ b)

TailleDim. d’encastrementDim. extérieuresLargeur intérieureProfondeurPoids
A x B (V)A1 x B1A2 x B2A3 x B3T1 / T2kg
300 x 300297 x 297339 x 339289 x 28919 / 414,1
400 x 400397 x 397439 x 439389 x 38919 / 416,4
500 x 500497 x 497539 x 539489 x 48919 / 419,5
600 x 600597 x 597639 x 639589 x 58919 / 4113,7

Toutes les dimensions en mm. A × B (V) = taille, (V) = côté trappe ; A1 × B1 = dimensions d’encastrement ; A2 × B2 = dimensions extérieures du cadre ; A3 × B3 = largeur intérieure du cadre ; T1 / T2 = profondeur ; poids en kg.

Montage

Montage à fleur dans le sous-plafond coupe-feu indépendant, avec le kit de montage et le kit de protection contre les incendies en 2 parties. Dimensions d’ouverture et revêtement de protection contre les incendies : voir ci-contre ; suivre également la notice de montage.

Cotes

Dimensions de passage : (A3 − 32 mm) × B3
Dimensions d’ouverture : A1 + 5 mm / B1 + 5 mm
Revêtement de protection contre les incendies : A2 + 38 mm / B2 + 38 mm

Fabrication et dimensions spéciales

Sur demande (échelonnement de 50 mm) ; indiquer impérativement la dimension du côté de fermeture. Trappe de visite pour sous-plafond coupe-feu autoportant EI30 (18 mm) livrable en tant que modèle spécial, testée dans les dimensions allant jusqu’à 450 × 1500 mm.

Domaine d’emploi

Sous-plafonds coupe-feu indépendants (autoportants), montage à fleur de plafonds en plâtre ; exposition aux incendies testée par le bas et par le haut. Les indications de protection contre l’incendie de cette fiche ne valent que pour ce montage.

Sous réserve de modifications techniques.
