Trappe de visite coupe feu EI120 pour sous-plafond 50 mm

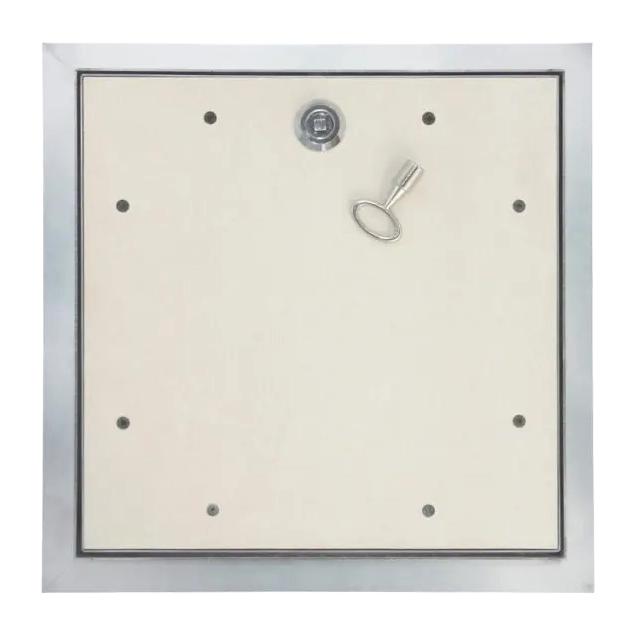

La trappe de visite coupe feu EI120 est conçue pour un montage dans des sous-plafonds coupe-feu indépendants d’épaisseur 50 mm. Elle intègre une serrure carrée et un câble de retenue, avec une construction métallique robuste et un kit coupe-feu léger en fibres minérales.

• Épaisseur de sous-plafond compatible : 50 mm
• Construction en acier galvanisé, cadre à encastrer et vantail en tôle d’acier

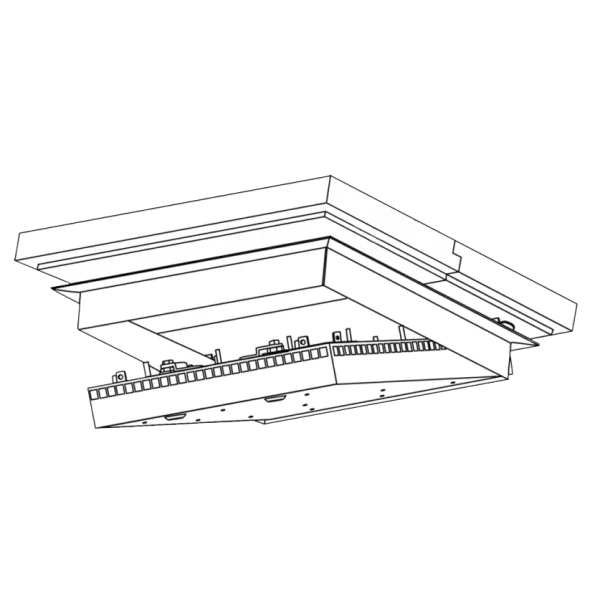

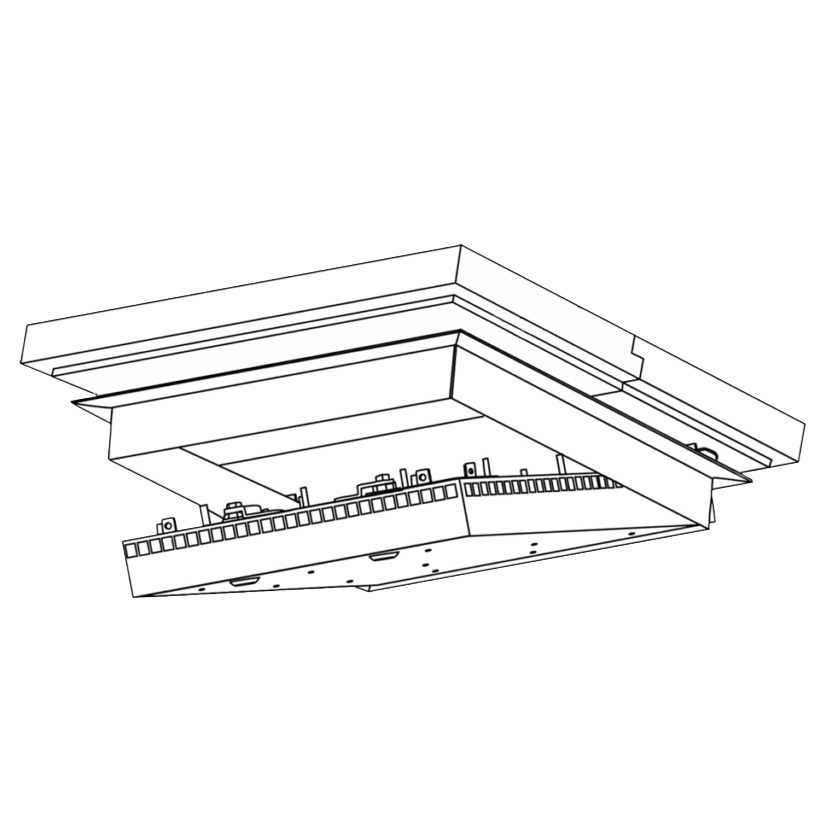

• Vantail rabattable décrochable avec dispositif anti-chute et maintien possible en position suspendue
• Fermeture sécurisée par serrure carrée (quatre pans)

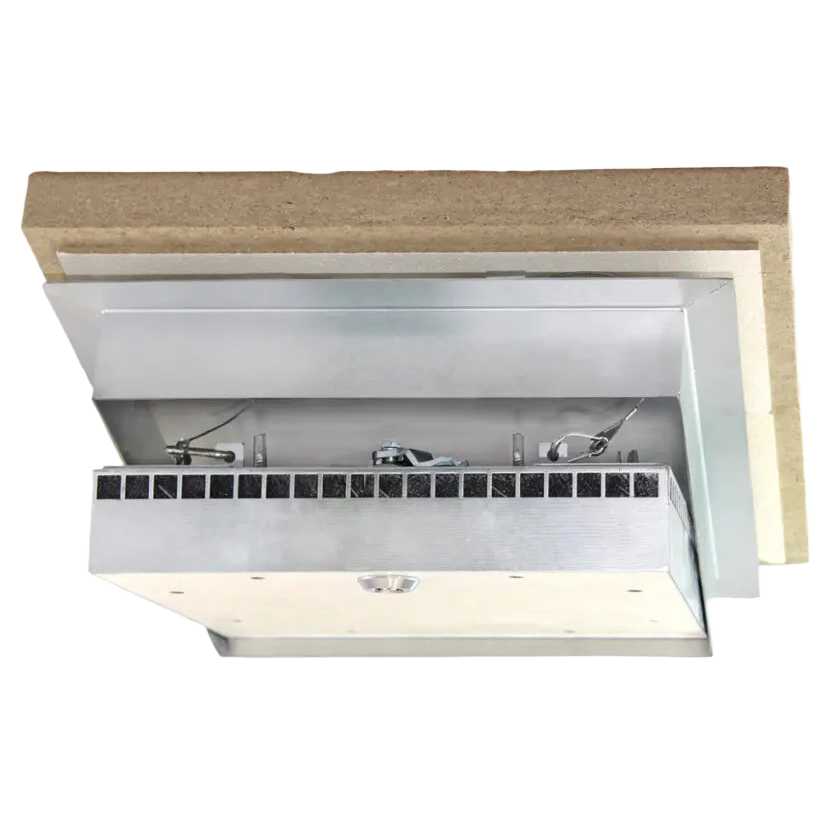

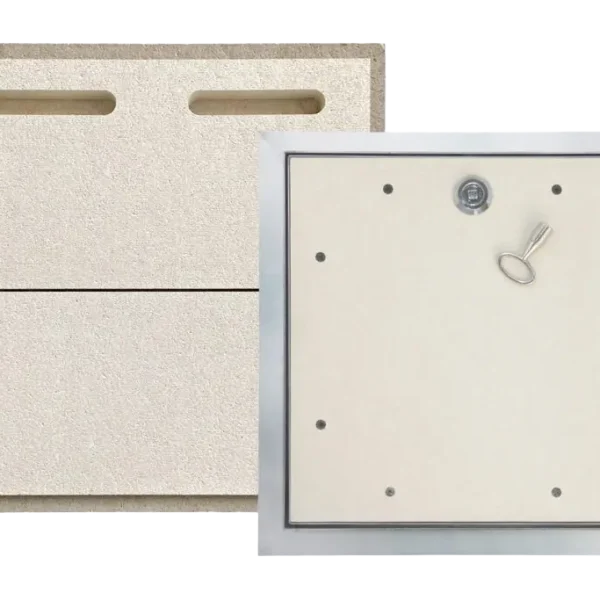

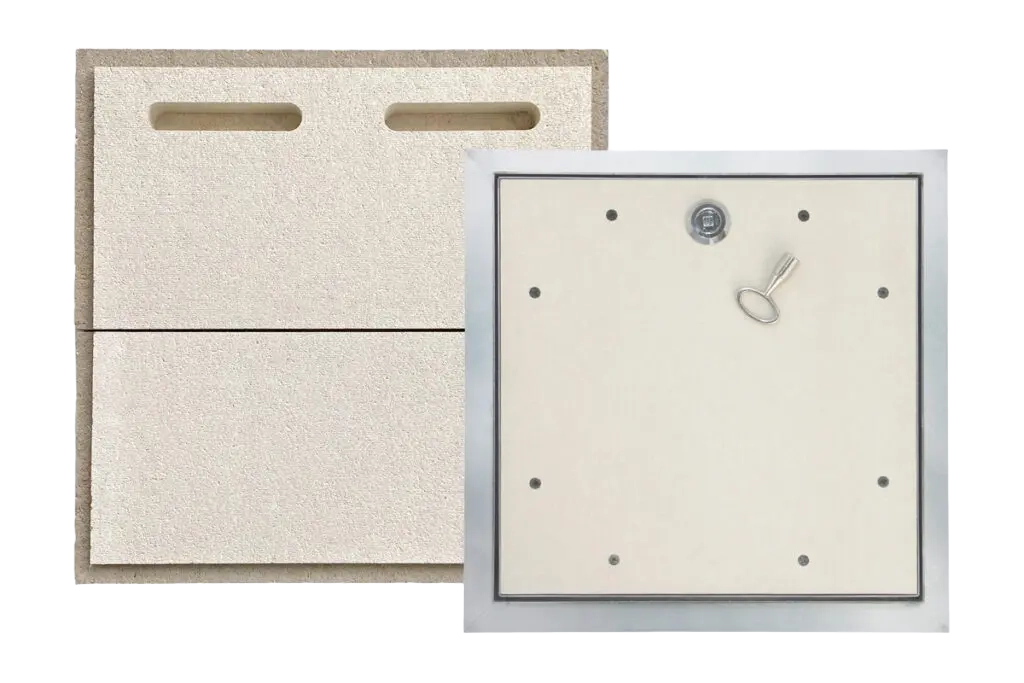

• Kit coupe-feu en 2 parties, en fibres minérales légères, positionné dans la zone du faux plafond selon le mode d’emploi
• Trappe de visite coupe feu 2h également recherchée comme trappe de visite coupe feu 120 min

Essais et documents

• Essais feu selon EN 1364-1 et NF EN 1634-1 (PV de classement au feu disponible sur demande)
• Exposition aux incendies testée par le bas (côté pièce) selon configuration annoncée
• Isolement acoustique normalisé EN ISO 10140-2 : 34 dB en 400 × 400 mm

Dimensions et fabrication spéciale

• Dimensions spéciales possibles jusqu’à 800 × 800 mm
• Fabrication sur demande avec échelonnement de 50 mm (indiquer le côté de fermeture lors de la commande)

Repères de cotes (selon définition fabricant)

• Dimensions de passage : A3 = A − 6 mm et B3 = B − 6 mm
• Dimensions d’ouverture : A1 = A + 5 mm et B1 = B + 5 mm
• Revêtement coupe-feu : A2 = A + 32 mm et B2 = B + 32 mm

2 x plaque de plâtre de 25 mm DF selon DIN EN 520 – EI120 (a <– b)

Toutes les dimensions indiquées sont en mm. (V) = côté trappe.

Montage et fixation

• Prévoir une ouverture de construction d’environ 5 à 10 mm plus large que les dimensions extérieures du cadre.
• Mettre le cadre en place par le dessous du plafond.
• Réaliser le vissage à travers le plafond en plâtre et le cadre avec des vis pour cloisons sèches (un perçage préalable peut être nécessaire selon le support).
• Après vissage, placer des capuchons de protection à l’arrière sur les pointes de vis (risque de blessure).
• Autour de l’ouverture, réaliser un renfort/échange avec des profilés en acier et positionner le kit de protection coupe-feu selon la notice.
• Après montage, suspendre le vantail rabattable dans le cadre, insérer le dispositif de retenue, fermer puis verrouiller la serrure carrée.

Travaux de spatulage et de peinture

• Réaliser le spatulage et l’enduisage des joints entre le cadre, l’ouverture et le couvercle, de manière progressive et contrôlée.
• Éliminer tous les résidus de mastic et de peinture sur la porte/couvercle pour garantir l’ouverture.
• Veiller à ce que les surfaces métalliques et les joints soient propres avant remise en service.
• Effectuer un test de fonctionnement en ouvrant et fermant plusieurs fois la trappe après finition.
• Suivre en permanence les indications de la notice de montage.
