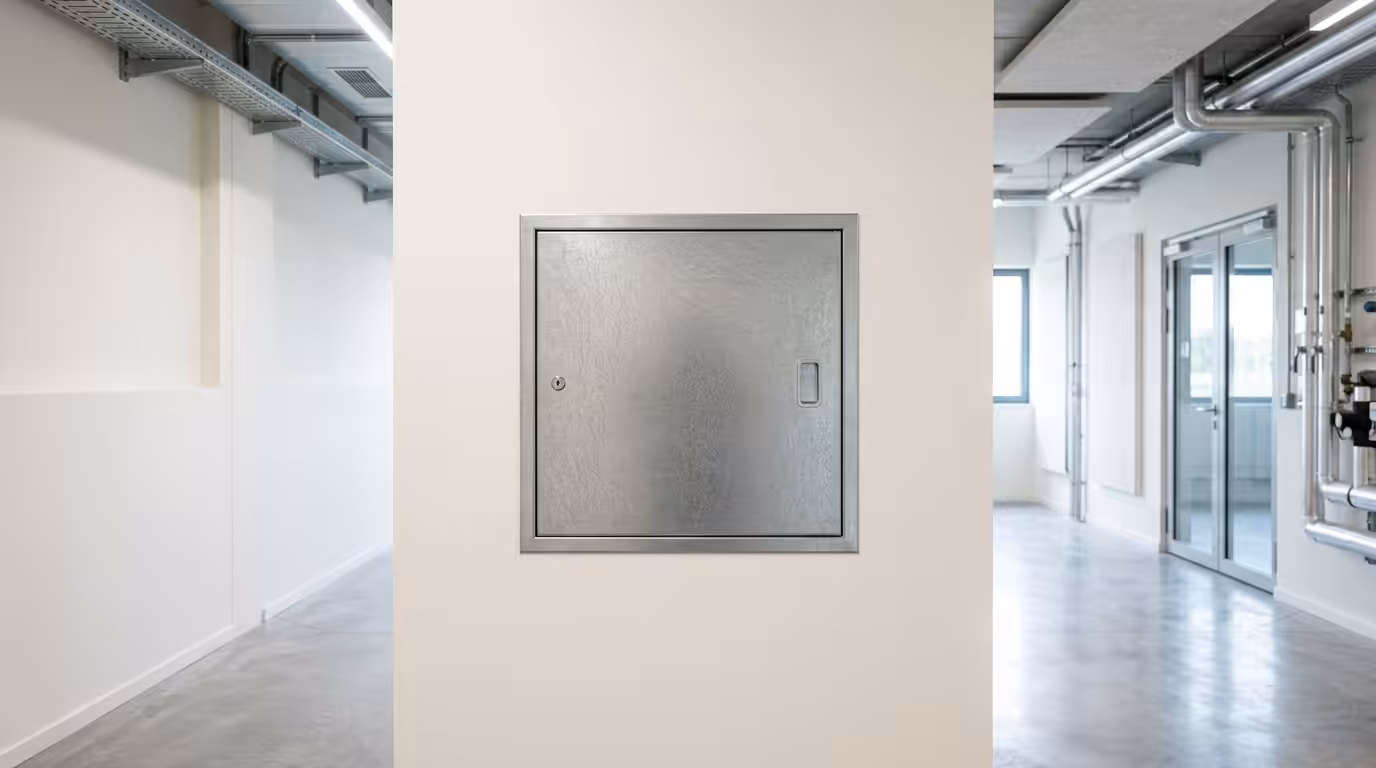

Trappe de visite acier galvanisé pour local chaufferie

Une trappe de visite en acier galvanisé pour local chaufferie constitue un élément de sécurité indispensable, répondant aux exigences strictes de la réglementation thermique et incendie. Selon la norme NBN S 21-208-1, ces accès techniques doivent résister au feu pendant 60 minutes minimum dans les locaux de chauffage collectif. L’acier galvanisé offre une résistance à la corrosion supérieure de 40% par rapport à l’acier standard, crucial dans les environnements à forte hygrométrie des chaufferies. Cet article détaille les spécifications techniques, les normes applicables et les critères de sélection pour garantir une installation conforme et durable.

Spécifications techniques de l’acier galvanisé en chaufferie

Résistance à la corrosion et durabilité

L’acier galvanisé subit un traitement de zingage à chaud conforme à la norme EN ISO 1461, créant une couche protectrice de 85 microns minimum. Cette protection s’avère particulièrement efficace dans les locaux de chaufferie où l’humidité relative peut atteindre 70% et la température ambiante 35°C en permanence. La galvanisation assure une durée de vie de 25 à 30 ans sans maintenance, contre 8 à 12 ans pour un acier peint classique dans ces conditions.

Propriétés mécaniques et structurelles

Les trappes acier galvanisé pour chaufferie utilisent généralement un acier S235JR d’épaisseur 2 à 3 mm, offrant une limite élastique de 235 N/mm². Cette résistance mécanique permet de supporter des charges d’exploitation de 250 kg/m² selon l’Eurocode 3. Le coefficient de dilatation thermique de 12 x 10⁻⁶/°C nécessite des joints d’étanchéité adaptés aux variations de température entre 5°C et 40°C typiques des chaufferies.

Exigences réglementaires et normatives

Résistance au feu et sécurité incendie

La réglementation impose une résistance au feu EI 60 pour les trappes donnant accès aux locaux de chauffage selon l’arrêté du 25 juin 1980 modifié. Cette classification signifie étanchéité aux flammes et isolation thermique pendant 60 minutes. Les joints intumescents doivent être certifiés selon la norme EN 1366-3, avec un gonflement de 3 à 5 fois leur volume initial à 200°C. Les ferrures et charnières résistantes au feu complètent le dispositif de sécurité.

Ventilation et étanchéité

L’étanchéité à l’air de la trappe doit respecter la classe A3 selon EN 12207, limitant les infiltrations à 9 m³/h.m² sous 100 Pa. Cette performance s’obtient par des joints EPDM périmétriques comprimés à 25% de leur épaisseur initiale. La ventilation du local chaufferie, réglementée par le DTU 61.1, exige des amenées d’air de 2 dm² par kW de puissance installée, sans compromettre l’étanchéité de la trappe.

Dimensionnement et installation

Calcul des dimensions d’accès

Les dimensions minimales d’accès varient selon la puissance de la chaufferie : 600 x 600 mm pour les installations jusqu’à 70 kW, 800 x 800 mm au-delà. La hauteur de passage libre doit atteindre 1,90 m minimum selon l’article R.111-18 du Code de la construction. Pour les chaudières de puissance supérieure à 400 kW, un accès de service de 1200 x 800 mm s’impose pour permettre le passage des équipements de maintenance.

Mise en œuvre et fixation

La fixation de la trappe s’effectue sur un cadre dormant scellé chimiquement ou mécaniquement dans la maçonnerie. Les chevilles à expansion M12 classe 8.8 assurent une résistance à l’arrachement de 15 kN minimum par point de fixation. L’étanchéité périphérique nécessite un joint mousse imprégnée en fond de feuillure et un cordon de mastic-colle polyuréthane en finition extérieure.

Maintenance et contrôles périodiques

Vérifications obligatoires

La maintenance des trappes de chaufferie s’inscrit dans le cadre des vérifications périodiques imposées par l’arrêté du 15 septembre 2009. Le contrôle annuel porte sur l’état des joints d’étanchéité, le fonctionnement des organes d’ouverture et la résistance au feu des éléments intumescents. Un graissage semestriel des charnières avec une graisse haute température résistant à 250°C prolonge la durée de vie des mécanismes.

Remplacement des éléments d’usure

Les joints EPDM présentent une durée de vie de 10 à 15 ans en chaufferie, selon l’exposition aux variations thermiques. Les signes de vieillissement incluent le durcissement, la fissuration ou la déformation permanente. Le remplacement préventif évite les défauts d’étanchéité compromettant la performance énergétique et la sécurité incendie du local.

Pour vos projets de chaufferie, découvrez notre gamme complète de trappes de visite métalliques conçues selon les normes en vigueur.

À retenir

• L’acier galvanisé offre 25-30 ans de durée de vie sans maintenance contre 8-12 ans pour l’acier peint
• Résistance au feu EI 60 obligatoire pour les chaufferies selon l’arrêté du 25 juin 1980
• Dimensions minimales : 600×600 mm jusqu’à 70 kW, 800×800 mm au-delà
• Étanchéité classe A3 requise avec joints EPDM et contrôle annuel obligatoire
• Fixation par chevilles M12 classe 8.8 avec résistance 15 kN minimum par point

FAQ

Quelle épaisseur d’acier galvanisé choisir pour ma trappe de chaufferie ?

Une épaisseur de 2 mm convient pour les chaufferies jusqu’à 200 kW, 3 mm au-delà. L’acier S235JR galvanisé 85 microns minimum selon EN ISO 1461 assure la résistance à la corrosion requise.

Comment vérifier la conformité incendie de ma trappe de chaufferie ?

Vérifiez le marquage CE et la classification EI 60 sur l’étiquette fabricant. Les joints intumescents certifiés EN 1366-3 et les ferrures résistantes au feu sont obligatoires.

À quelle fréquence entretenir une trappe de chaufferie en acier galvanisé ?

Contrôle annuel obligatoire des joints et mécanismes, graissage semestriel des charnières à la graisse haute température, remplacement des joints EPDM tous les 10-15 ans.

Peut-on installer une trappe standard en chaufferie gaz ?

Non, les chaufferies gaz exigent une trappe certifiée EI 60 avec joints intumescents. La ventilation réglementaire de 2 dm² par kW ne doit pas compromettre l’étanchéité.

Quel budget prévoir pour une trappe de chaufferie professionnelle ?

Comptez 300-500€ pour une 600×600 mm, 450-750€ pour une 800×800 mm, pose comprise. La certification feu et la galvanisation justifient ce surcoût par rapport aux trappes standards.
