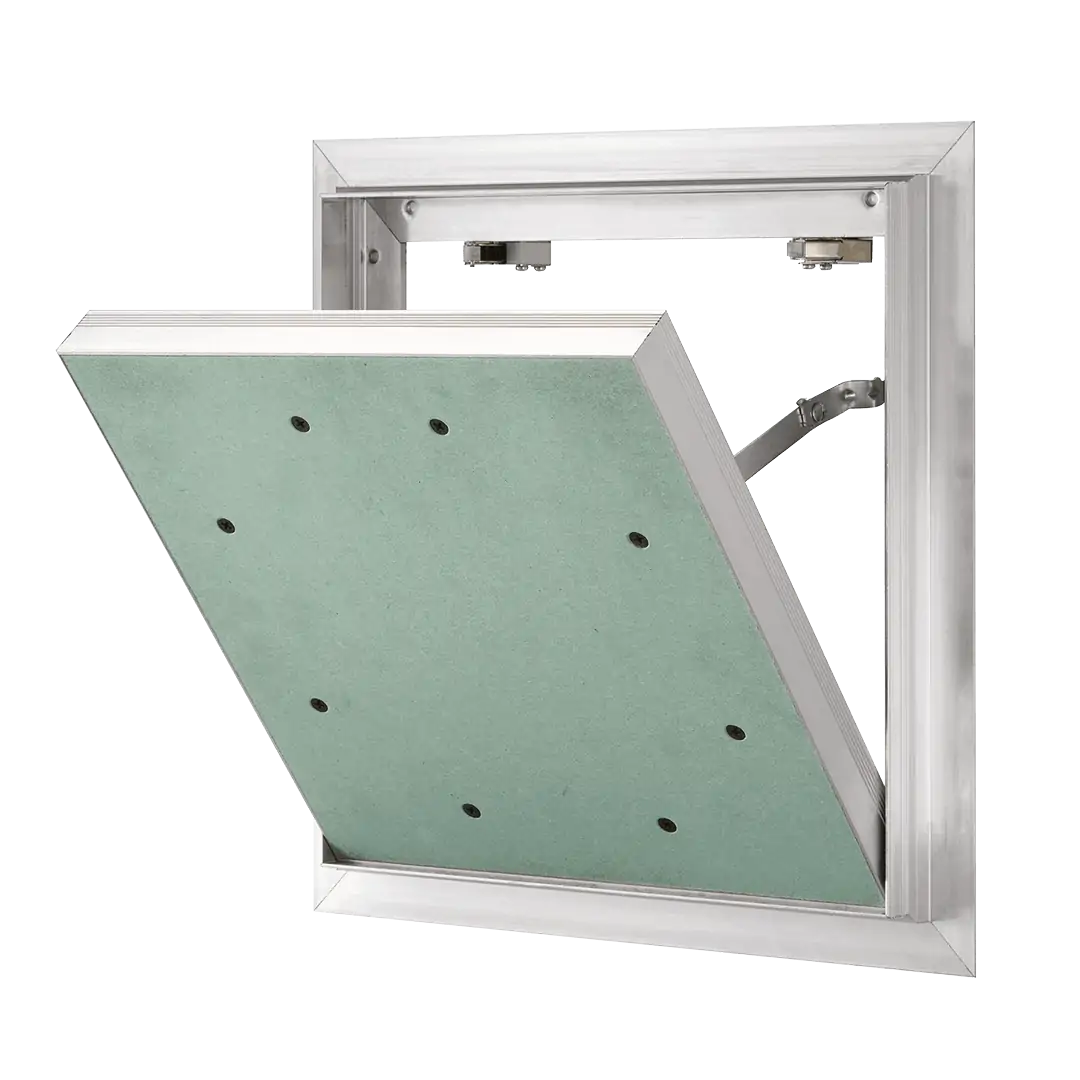

Alu Quattro Trappe de visite étanche air et poussière 30.5dB-34dB

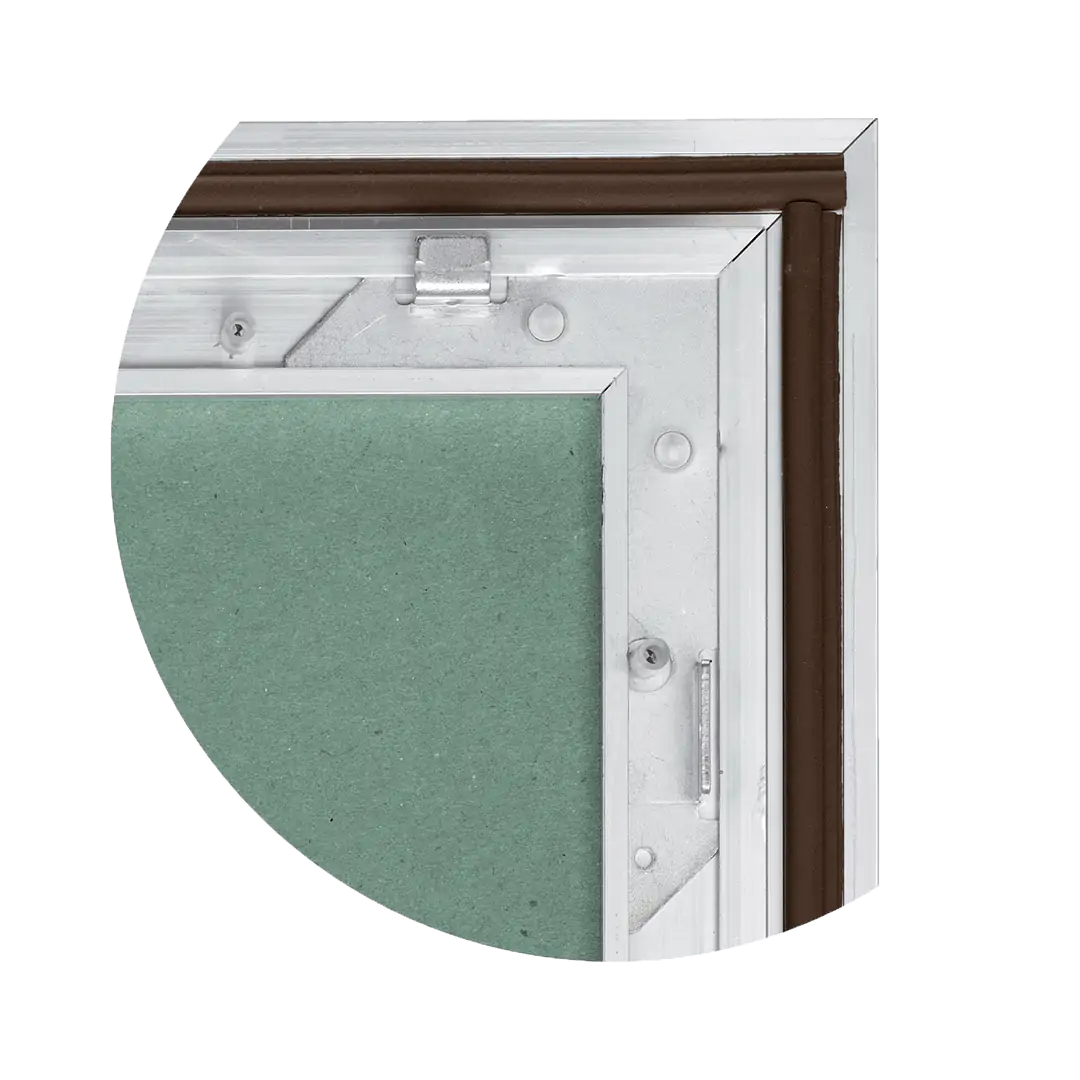

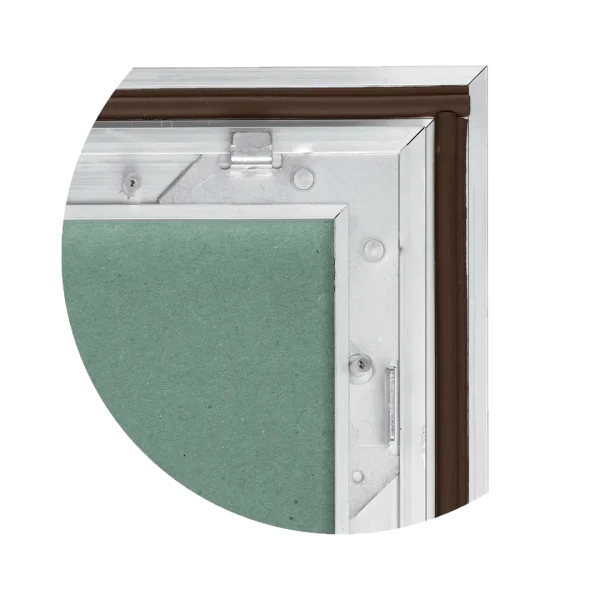

La trappe de visite AluQuattro est polyvalente et peut également être utilisée dans des pièces où les exigences d’étanchéité des murs et des plafonds ou d’isolation acoustique sont élevées. Doté d’un joint circonférentiel à chambre creuse en EPDM, il assure dans une large mesure l’étanchéité aux différents milieux ambiants. Des plaques de plâtre imprégnées, des cadres en aluminium particulièrement robustes et un dispositif de capture sur le couvercle rabattable sont des caractéristiques supplémentaires de ce produit de haute qualité.

Produit testé

• Advantages du produit
• étanchéité à la pluie battante
• étanchéité à la fumée
• étanchéité à l’air EN 12207 Fenêtres et portes, classe 4 (à 600 Pa)
• isolation aux bruits aériens Rw=30,5 dB (12,5mm), Rw=34,8 dB (2×12,5mm)

Advantages du produit

• Pour les locaux aux exigences plus élevées (salles blanches ou salles d’opération, cuisines, locaux avec gestion de l’air)
• Joint à lèvre (silicone) périphérique, étanche à la poussière
• Disponible en version spécialement testée « étanche à l’air et à la poussière

Trappe de visite étanche 12,5mm Alu Quattro

• Testée en matière  d’étanchéité à la fumée selon DIN EN 1634-3et en perméabilité à l’air selon DIN EN 1026 et DIN EN 12207.
• Les résultats des essais se positionnent dans la meilleure catégorie de
  classification ( créneau fenêtres, catégorie 4).
• Testée en matière d’isolation acoustique conformément à DIN EN ISO 10140-3.
• L’indice d´affaiblissement acoustique mesuré s’élève à 30,5 dB (1×12,5 mm).
• Idéale pour des pièces dans lesquelles l’amenée ou l’évacuation de l’air se fait à travers une cavité de plafond
• Étanche jusqu’à une pression d’air de 600 Pa (= vitesse du vent d’env. 100 km/h)
• Convient en particulier aux aux salles d’opération ou à des locaux à hygiène éxigée qui requièrent une gestion spéciale de l’air (surpression/dépression)
• Étanchéité particulièrement élevée en raison d’un joint creux
• Empêche l’échappement de fumée froide et protège ainsi contre le risque d´intoxication
• Également disponible en version spéciale avec des panneaux en plâtre cimenté

Trappe de visite étanche 25 mm Alu Quattro

• Affaiblissement acoustique 30,5 dB
• Testée en matière d’étanchéité à la fumée selon DIN EN 1634-3et en perméabilité à l’air selon DIN EN 1026 et DIN EN 12207.
• Les résultats des essais se positionnent dans la meilleure catégorie de
  classification ( créneau fenêtres, catégorie 4).
• Testée en matière d’isolation acoustique conformément à DIN EN ISO 10140-3.
• L’indice d´affaiblissement acoustique mesuré s’élève à 34,8 dB (2×12,5 mm).
• Idéale pour des pièces dans lesquelles l’amenée ou l’évacuation de l’air se fait à travers une cavité de plafond
• Étanche jusqu’à une pression d’air de 600 Pa (= vitesse du vent d’env. 100 km/h)
• Convient en particulier aux aux salles d’opération ou à des locaux à hygiène éxigée qui requièrent une gestion spéciale de l’air (surpression/dépression)
• Étanchéité particulièrement élevée en raison d’un joint creux
• Empêche l’échappement de fumée froide et protège ainsi contre le risque d´intoxication
• Également disponible en version spéciale avec des panneaux en plâtre cimenté

Montage et fixation

Montage simple du cadre dans l’ouverture de construction. Celle-ci doit être supérieure d’environ 5 à 10 mm aux dimensions de montage de la trappe de visite. Les vis sont serrées de l’avant à travers le lambris du mur et du plafond et le cadre à l’aide de vis à cloison sèche fournies par le client. Enficher les capuchons à l’arrière des pointes des vis. Accrocher le couvercle et fermer. Veuillez toujours observer les instructions de montage fournies !

Masticage et peinture

Comblez l’espace entre le cadre de montage et l’ouverture de construction. Remplissez le couvercle séparément et séchez-le. Ensuite, enduire et sécher à nouveau avant utilisation. Enlever complètement tous les résidus de mastic et de peinture. Les surfaces métalliques et les joints doivent être propres. Effectuer ensuite un test de fonctionnement, en ouvrant et fermant.

Nettoyage et maintenance

Les composants de la trappe de visite doivent être nettoyés avec des agents nettoyants non agressifs ou à sec. La trappe doit toujours être correctement fermée. Contrôler le fonctionnement des fermetures. La trappe de visite est sans entretien.

Réalisations spéciales

• Taille maximale 800×1000
• Tailles intermédiaires disponibles par incréments de 50 mm (limite de taille en fonction de l’épaisseur des planches)
• Plaques de plâtre spéciales disponibles sur demande
• Différentes variantes de serrure supplémentaires sont disponibles (Serrure cylindrique, serrure carrée, insert pour cylindre profilé)
